बॉल स्क्रू क्या है? कार्य सिद्धांत, सटीकता ग्रेड और अनुप्रयोग

हाई-स्टेक मैकेनिकल डिज़ाइन में, पुराने रैखिक गति घटकों पर भरोसा करने से समय से पहले विफलता, थर्मल विस्तार त्रुटियां और फूली हुई बिजली की आवश्यकताएं होती हैं। इंजीनियरों और सिस्टम इंटीग्रेटर्स को रोटरी गति को लगभग शून्य प्रतिक्रिया के साथ रैखिक गति में परिवर्तित करना होगा। हालाँकि, अधिक सटीकता निर्दिष्ट करने से बजट बर्बाद होता है, जबकि कम निर्दिष्ट करने से स्थिति संबंधी त्रुटियाँ और स्टिक-स्लिप समस्याएँ होती हैं। सही का चयन करना बॉल स्क्रू के लिए विनिर्माण विधियों, लक्ष्य यात्रा त्रुटि, प्रीलोड बलों और सिस्टम-स्तरीय समन्वय के बीच परस्पर क्रिया का मूल्यांकन करने की आवश्यकता होती है। लघु 4 मिमी से लेकर हेवी-ड्यूटी 80 मिमी प्रोफाइल तक के व्यास में उपलब्ध, ये घटक सिस्टम के प्रदर्शन को निर्धारित करते हैं। यह मार्गदर्शिका तकनीकी विशिष्टताओं का मूल्यांकन करने, स्वामित्व की कुल लागत (टीसीओ) की गणना करने और कार्यान्वयन जोखिमों को कम करने के लिए एक इंजीनियरिंग ढांचा प्रदान करती है। आप सीखेंगे कि सटीक मेट्रिक्स के विरुद्ध यांत्रिक दक्षता को कैसे संतुलित किया जाए और विनाशकारी एकीकरण विफलताओं को कैसे रोका जाए।

चाबी छीनना

• बेजोड़ दक्षता: स्लाइडिंग घर्षण को रोलिंग घर्षण में परिवर्तित करके, एक बॉल स्क्रू असेंबली 90-95% यांत्रिक दक्षता प्राप्त करती है, जिससे प्रतिबंधात्मक दबाव-वेग (पीवी) सीमा समाप्त हो जाती है जो स्लाइडिंग स्क्रू को प्रभावित करती है और महत्वपूर्ण मोटर क्षमता को कम करने की अनुमति देती है।

• परिशुद्धता मानकीकरण: बॉल स्क्रू सटीकता ग्रेड (JIS/DIN मानक) C10 से C0 तक फैली स्थिति क्षमता निर्धारित करते हैं। C7 (±50µm/300mm) मानक स्वचालन प्रदान करता है, जबकि C3 (±8µm/300mm) उप-माइक्रोन सेमीकंडक्टर और सीएनसी अनुप्रयोगों के लिए आरक्षित है।

• एकीकरण वास्तविकताएँ: एक बॉल स्क्रू पूरी तरह से अक्षीय जोर के लिए डिज़ाइन किया गया है। रेडियल और मोमेंट लोड को संभालने के लिए इसे सटीक रैखिक गाइड (<0.05 मिमी/मीटर समानता बनाए रखते हुए) के साथ जोड़ा जाना चाहिए।

• बैक-ड्राइविंग जोखिम: बॉल स्क्रू की उच्च दक्षता स्वाभाविक रूप से स्व-लॉकिंग क्षमताओं को हटा देती है; ऊर्ध्वाधर अनुप्रयोग (जेड-अक्ष) बिजली हानि पर भयावह भार गिरावट को रोकने के लिए विद्युत चुम्बकीय ब्रेक को अनिवार्य करता है।

कार्य सिद्धांत और मुख्य यांत्रिकी

बॉल स्क्रू असेंबली के घटक और सामग्री

एक यांत्रिक बॉल स्क्रू असेंबली में चार प्राथमिक घटक एक साथ काम करते हैं। स्क्रू शाफ्ट को कठोर स्टील या विशेष स्टेनलेस मिश्र धातुओं से मशीनीकृत किया जाता है। इसमें गॉथिक आर्क प्रोफ़ाइल के साथ इंजीनियर किए गए पेचदार खांचे हैं। यह विशिष्ट वी-आकार की ज्यामिति स्टील गेंदों और रेसवे के बीच संपर्क क्षेत्र को अधिकतम करती है। यह रोलिंग घर्षण की भौतिकी के विरुद्ध भारी भार क्षमता को सावधानीपूर्वक संतुलित करता है।

बॉल नट में रीसर्क्युलेटिंग तत्व होते हैं। उच्च-स्तरीय अनुप्रयोग अक्सर सिरेमिक सिलिकॉन नाइट्राइड बॉल बेयरिंग का उपयोग करते हैं। ये गैर-धातु बीयरिंग निरंतर तीव्र दोलन के तहत थर्मल विस्तार को कम करते हैं। मानक औद्योगिक अनुप्रयोग इंडक्शन हार्डनिंग के अधीन उच्च गुणवत्ता वाले क्रोमियम स्टील बीयरिंग पर निर्भर करते हैं। वापसी तंत्र निरंतर गति के लिए भौतिक जीवन रेखा के रूप में कार्य करता है। आंतरिक डिफ्लेक्टर या एंड-कैप तंग मशीन लिफाफे के लिए उपयुक्त एक कॉम्पैक्ट पदचिह्न प्रदान करते हैं। बाहरी रिटर्न ट्यूब एक अत्यधिक मजबूत विकल्प प्रदान करते हैं। वे औद्योगिक प्रेस में भारी भार क्षमता के लिए आवश्यक बड़े बीयरिंगों को आसानी से चक्रित करते हैं।

अवयव	मानक सामग्री	कठोरता रेटिंग (एचआरसी)	बेसिक कार्यक्रम
पेंच दस्ता	50CrMo4 / S55C स्टील	58 - 62 एचआरसी	रैखिक अनुवाद के लिए पेचदार रेसवे प्रदान करता है।
बॉल नट	SCM415 मिश्र धातु इस्पात	60 - 64 एचआरसी	इसमें रीसर्क्युलेटिंग बियरिंग्स और रिटर्न सर्किट होते हैं।
बीयरिंग	SUJ2 / सिरेमिक	60+ एचआरसी	भार स्थानांतरित करता है और फिसलने वाले घर्षण को रोलिंग में परिवर्तित करता है।
वापसी ट्यूब	स्टेनलेस स्टील 304	एन/ए	बीयरिंगों को सर्किट की शुरुआत में वापस निर्देशित करता है।

घर्षण रूपांतरण एवं 90%+ दक्षता फॉर्मूला

रोलिंग तत्वों का मुख्य लाभ पूर्ण घर्षण में कमी है। पारंपरिक स्लाइडिंग लीड स्क्रू 0.1 और 0.2 के बीच घर्षण गुणांक प्रदर्शित करते हैं। एक पुनरावर्ती असर तंत्र इस गुणांक को आश्चर्यजनक रूप से 0.002 से 0.005 तक गिरा देता है। यह भारी कमी पूरी तरह से कम गति वाले रेंगने को समाप्त कर देती है, जिसे यांत्रिक रूप से स्टिक-स्लिप के रूप में जाना जाता है। स्टिक-स्लिप के बिना, मोशन सिस्टम सटीक माइक्रो-स्टेपिंग और पूरी तरह से चिकनी निरंतर वेग प्रोफाइल निष्पादित करता है।

इंजीनियर एक विशिष्ट यांत्रिक सूत्र का उपयोग करके आवश्यक ड्राइव टॉर्क की गणना करते हैं: η = (2π × T) / (F × L)। इस सूत्र का मूल्यांकन उचित सर्वोमोटर आकार सुनिश्चित करता है।

• चर की पहचान करें: मान लीजिए T = टॉर्क (N·m), F = थ्रस्ट (N), L = लीड दूरी (m), और η = दक्षता।

• टॉर्क को अलग करें: सूत्र को T = (F × L) / (2π × η) में पुनर्व्यवस्थित करें।

• इनपुट एप्लिकेशन डेटा: 1500N अक्षीय थ्रस्ट आवश्यकता मान लें। चयनित शाफ्ट 10 मिमी (0.01 मी) लीड का उपयोग करता है। दक्षता 0.92 आंकी गई है।

• गणना करें: टी = (1500 × 0.01) / (2 × 3.14159 × 0.92)।

• परिणाम: आवश्यक ड्राइव टॉर्क केवल 2.59 एनएम है।

यह गणना साबित करती है कि आप स्लाइडिंग स्क्रू सेटअप की तुलना में बहुत छोटा, लागत प्रभावी सर्वोमोटर निर्दिष्ट कर सकते हैं। ध्यान दें कि बैक-ड्राइविंग दक्षता आम तौर पर आगे की दक्षता से 2-5% कम होती है। रिवर्स लोड सक्रिय रूप से रिटर्न तंत्र के खिलाफ आंतरिक घर्षण को बढ़ाता है।

बड़े सीसे का चयन करने से उच्च यांत्रिक दक्षता प्राप्त होती है। सीधा धागा कोण आसान असर रोटेशन की सुविधा देता है। हालाँकि, यह पैरामीटर मोटर से उच्च निरंतर टॉर्क की मांग करता है। एक छोटा सीसा जोर क्षमता गुणक कारक को बढ़ाता है। यह डिज़ाइन विकल्प समग्र यांत्रिक दक्षता की थोड़ी सी लागत पर आता है। सिस्टम डिज़ाइनरों को एप्लिकेशन पेलोड के विरुद्ध इन विशिष्ट चरों को सावधानीपूर्वक तौलना चाहिए।

विनिर्माण प्रक्रियाएं एवं गुणवत्ता नियंत्रण

सीएनसी थ्रेड रोलिंग (मानक से उच्च परिशुद्धता)

थ्रेड रोलिंग एक अत्यधिक कुशल कोल्ड-फॉर्मिंग विनिर्माण प्रक्रिया है। हाइड्रोलिक डाई किसी भी धातु को हटाए बिना सटीक थ्रेड प्रोफाइल को एक खाली रॉड में दबाते हैं। फ़ैक्टरियाँ इन रोल्ड शाफ्टों को 12 फीट तक की निरंतर लंबाई में मानकीकृत करती हैं। कोल्ड-वर्किंग प्रक्रिया भौतिक अनाज संरचना को भौतिक रूप से संपीड़ित करती है। यह समय के साथ सतह की कठोरता, उपज शक्ति और थकान प्रतिरोध में नाटकीय रूप से सुधार करता है।

निर्माता एक सख्त चयनात्मक फिट प्रक्रिया के माध्यम से रोल्ड शाफ्ट के अंतर्निहित बैकलैश को कम करते हैं। तकनीशियन बॉल बेयरिंग को सटीक 5-माइक्रोन वृद्धि में आकार देते हैं। वे नट फिटमेंट को अनुकूलित करने और रेडियल प्ले को कम करने के लिए विभिन्न बीयरिंग बैचों का गतिशील रूप से परीक्षण करते हैं। एक आम उद्योग मिथक सुझाव देता है कि रोल्ड स्क्रू केवल निम्न-स्तरीय स्वचालन अनुप्रयोगों में काम करते हैं। आधुनिक गतिशील विचलन नियंत्रण अन्यथा साबित होता है। सीएनसी-नियंत्रित रोलिंग मशीनें अब छोटे यांत्रिक स्ट्रोक पर सी5 और यहां तक ​​कि सी3 परिशुद्धता सहनशीलता प्राप्त करती हैं।

धागा पीसना (अल्ट्रा-प्रिसिजन)

थ्रेड ग्राइंडिंग प्रोफाइल को पूर्व-कठोर स्टील सिलेंडरों में तराशने के लिए अपघर्षक मशीनिंग पर निर्भर करती है। यह विधि असाधारण रूप से सख्त आयामी सहनशीलता प्राप्त करती है। यह उप-माइक्रोन स्थितीय सटीकता के लिए आवश्यक बेहतर सतह फिनिश प्रदान करता है। C0 से C3 ग्रेड के लिए थ्रेड ग्राइंडिंग बिल्कुल अनिवार्य है। इन चरम स्तरों पर, न्यूनतम तापमान भिन्नता और सूक्ष्म संरचनात्मक विचलन कुल प्रणाली विफलता का कारण बनते हैं।

पीसने की प्रक्रिया में उल्लेखनीय विनिर्माण और कार्यान्वयन जोखिम होते हैं। रोलिंग की तुलना में यह अविश्वसनीय रूप से समय लेने वाला और महंगा है। अत्यधिक लंबाई-से-व्यास अनुपात वाले लंबे शाफ्ट को पीसने से विनिर्माण प्रक्रिया के दौरान झुकने या आंतरिक विक्षेपण की संवेदनशीलता काफी बढ़ जाती है। इंजीनियर सेमीकंडक्टर या हाई-एंड मशीन टूल आर्किटेक्चर के लिए ग्राउंड स्क्रू को सख्ती से आरक्षित करते हैं।

गुणवत्ता नियंत्रण और परीक्षण

प्रतिष्ठित निर्माता शिपमेंट से पहले सख्त सत्यापन प्रोटोकॉल का उपयोग करते हैं। तकनीशियन जलवायु-नियंत्रित आईएसओ-प्रमाणित प्रयोगशालाओं में समन्वय मापने वाली मशीनें (सीएमएम) तैनात करते हैं। वे असेंबली से पहले ग्रूव ज्यामिति, रूट व्यास और सटीक पिच सटीकता को मान्य करते हैं। फ़ैक्टरी कार्यात्मक सिमुलेशन इकट्ठे इकाइयों को कठोर गतिशील परीक्षण प्रोटोकॉल के अधीन करता है।

ऑपरेटर ध्वनिक उत्सर्जन सेंसर का उपयोग करके निरंतर चलने वाली सुचारूता को सत्यापित करते हैं। वे लेजर इंटरफेरोमेट्री का उपयोग करके पूर्ण बैकलैश माप की पुष्टि करते हैं। औद्योगिक अनुपालन की गारंटी के लिए फ़ैक्टरियाँ सैद्धांतिक L10 जीवन चार्ट के विरुद्ध सिम्युलेटेड भार-वहन क्षमता चलाती हैं। प्रत्येक ग्राउंड असेंबली एक विशेष लीड सटीकता चार्ट के साथ आती है जो डीआईएन या जेआईएस मानकों के अनुरूप साबित होती है।

डिकोडिंग बॉल स्क्रू सटीकता ग्रेड (जेआईएस और डीआईएन)

300 मिमी लक्ष्य यात्रा त्रुटि बेंचमार्क

परिशुद्धता सार्वभौमिक सत्यापन मानकों पर बहुत अधिक निर्भर करती है। जापानी औद्योगिक मानक (जेआईएस) और डीआईएन विधियां मानकीकृत 300 मिमी स्ट्रोक पर पूर्ण त्रुटि की मात्रा निर्धारित करती हैं। वे एक स्पेक्ट्रम में सटीकता को C10 (निम्नतम) से C0 (उच्चतम) तक वर्गीकृत करते हैं। इंजीनियर मूल्यांकन कर रहे हैं सॉफ़्टवेयर क्षतिपूर्ति सीमा के साथ हार्डवेयर को संरेखित करने के लिए बॉल स्क्रू सटीकता ग्रेड को इस लक्ष्य यात्रा त्रुटि मीट्रिक का संदर्भ देना चाहिए।

सटीकता ग्रेड	निर्माण विधि	अधिकतम त्रुटि प्रति 300 मिमी	प्राथमिक अनुप्रयोग
C7 ग्रेड	स्टैंडर्ड रोल्ड	±50 µm	3डी प्रिंटिंग, पैकेजिंग मशीनरी, सामान्य स्वचालन।
C5 ग्रेड	ग्राउंड/एडवांस्ड रोल्ड	±18 µm	औद्योगिक रोबोट, मानक सीएनसी राउटर, सामग्री प्रबंधन।
C3 ग्रेड	परिशुद्धता मैदान	±8 µm	हाई-स्पीड मशीनिंग केंद्र, एयरोस्पेस, लिथोग्राफी।
C0 ग्रेड	अल्ट्रा-प्रिसिजन ग्राउंड	±3.5 µm	मेट्रोलॉजी उपकरण, अत्यधिक परिशुद्धता प्रकाशिकी परीक्षण।

उन्नत JIS मेट्रिक्स में केवल रैखिक विचलन के अलावा और भी बहुत कुछ शामिल है। 'रनआउट' संपूर्ण शाफ़्ट अक्ष के साथ सांद्रता विचलन को मापता है। 'भिन्नता' एकल 360-डिग्री रोटेशन के भीतर संरचनात्मक डगमगाहट को मापता है। दोनों उच्च गति गति की सहजता और स्थितिगत पुनरावृत्ति के आवश्यक माध्यमिक संकेतक के रूप में कार्य करते हैं।

प्रीलोड, बैकलैश और नट कॉन्फ़िगरेशन

नट कॉन्फ़िगरेशन सीधे समग्र सिस्टम कठोरता को निर्देशित करता है। लागत प्रभावी एकल नट एक बड़े आकार की गेंद चयनात्मक फिटिंग प्रक्रिया का उपयोग करता है। यह हल्का और अत्यधिक कॉम्पैक्ट रहता है। यह भारी गतिशील भार के तहत बैकलैश को पूरी तरह से समाप्त नहीं कर सकता है। डबल नट कॉन्फ़िगरेशन इस संरचनात्मक सीमा को पूरी तरह से हल करता है। यह एक-दूसरे के विरुद्ध भौतिक रूप से पूर्व-तनावित दो अलग-अलग नटों का उपयोग करता है।

एक सटीक स्पेसर दो नटों को अलग कर देता है। यह तनाव पूर्ण शून्य प्रतिक्रिया पैदा करता है और भारी मशीनिंग संचालन के दौरान यांत्रिक कठोरता को अधिकतम करता है। आपको भौतिक प्रीलोड बनाम दक्षता वक्र का सम्मान करना चाहिए। एक मध्यम प्रीलोड न्यूनतम दक्षता हानि के साथ बैकलैश को समाप्त करता है। अत्यधिक भारी प्रीलोड संरचनात्मक कठोरता को मौलिक रूप से बढ़ाता है। हालाँकि, यह 95% दक्षता रेटिंग को भारी रूप से कम कर देता है। अत्यधिक आंतरिक घर्षण अत्यधिक तापीय ऊष्मा उत्पन्न करता है। यह L10 थकान जीवन गिरावट को तेजी से तेज करता है।

बॉल स्क्रू बनाम लीड स्क्रू बनाम एक्मे स्क्रू: ऑब्जेक्टिव इंजीनियरिंग ब्रेकडाउन

दक्षता, भार क्षमता, और घिसाव

प्रत्यक्ष इंजीनियरिंग तुलना से भारी भौतिक अंतर का पता चलता है। बॉल स्क्रू निरंतर कर्तव्य चक्र के तहत लगातार 90-95% यांत्रिक दक्षता प्रदान करते हैं। मानक लीड स्क्रू 20-25% पर टॉप आउट होते हैं। विशिष्ट एक्मे स्क्रू सटीक थ्रेड कोण और पॉलिमर नट संरचना के आधार पर लगभग 35-45% प्राप्त करते हैं।

घिसाव की विशेषताएँ चल रहे रखरखाव कार्यक्रम को निर्धारित करती हैं। बॉल स्क्रू पूर्वानुमानित, सैद्धांतिक धातु थकान का अनुभव करते हैं जिसे L10 जीवन के रूप में जाना जाता है। उन्हें नगण्य भौतिक भौतिक क्षति का सामना करना पड़ता है। लीड और एक्मे स्क्रू अपघर्षक स्लाइडिंग घर्षण के माध्यम से संचालित होते हैं। वे समय के साथ सक्रिय रूप से अपने पॉलिमर या कांस्य नट्स का उपभोग करते हैं। यह निरंतर घिसाव मशीन के परिचालन जीवनचक्र के दौरान यांत्रिक प्रतिक्रिया को गतिशील रूप से बढ़ाता है, जिसके लिए बार-बार सॉफ़्टवेयर क्षतिपूर्ति की आवश्यकता होती है।

बैक-ड्राइविंग जोखिम और जेड-एक्सिस विचार

स्व-लॉकिंग क्षमता अक्सर रैखिक एक्चुएटर चयन को निर्देशित करती है। कम लीड कोण का उपयोग करने पर एक्मे और लीड स्क्रू स्वयं-लॉक हो सकते हैं। उच्च स्थैतिक घर्षण कुल बिजली हानि के दौरान ऊर्ध्वाधर भार को सुरक्षित रूप से रखता है। बॉल स्क्रू में इस स्थैतिक घर्षण का पूरी तरह से अभाव है। यदि मुख्य बिजली विफल हो जाती है तो वे लोड के तहत आक्रामक रूप से बैक-ड्राइव करेंगे।

आपको लंबवत Z-अक्ष कार्यान्वयन के लिए एक शमन रणनीति लागू करनी होगी। प्राथमिक ड्राइव मोटर पर विद्युत चुम्बकीय विफलता-सुरक्षित ब्रेक अनिवार्य करें। वैकल्पिक रूप से, बाहरी रैखिक गाइडों पर वायवीय रॉड लॉक तंत्र स्थापित करें। असाधारण रूप से उच्च होल्डिंग-टॉर्क रेटिंग वाले बंद-लूप स्टेपर मोटर्स का उपयोग एक इलेक्ट्रॉनिक समाधान प्रदान करता है, हालांकि यह पूर्ण ब्लैकआउट के दौरान विफल हो जाता है।

पर्यावरणीय स्थायित्व और ध्वनिक आउटपुट

कणिकीय संदूषण रोलिंग घटकों को तेजी से नष्ट कर देता है। यदि धूल, मिट्टी, या धातु के चिप्स सटीक रेसवे में प्रवेश करते हैं तो बॉल नट तुरंत जाम हो जाएंगे। सुरक्षात्मक धौंकनी, टेलीस्कोपिक कवर, या हार्ड-शेल वाइपर बिल्कुल अनिवार्य हैं। इसकी तुलना में लीड स्क्रू अत्यधिक लचीले साबित होते हैं। पीटीएफई-लेपित लीड स्क्रू आसानी से सूख सकते हैं। वे भारी धूल वाले वातावरण, कृषि गंदगी और कागज की धूल को बिना रोके सहन करते हैं।

ध्वनिक प्रोफाइल विभिन्न प्रौद्योगिकियों में बहुत भिन्न होती हैं। लीड स्क्रू चिकनी स्लाइडिंग घर्षण का उपयोग करते हैं। वे वस्तुतः चुपचाप काम करते हैं, जो उन्हें प्रयोगशाला निदान और अस्पताल सेटिंग्स के लिए आदर्श बनाता है। बॉल स्क्रू अलग-अलग क्लिक और गुनगुनाहट की आवाजें उत्पन्न करते हैं। ये ध्वनिकी तब उत्पन्न होती हैं जब स्टील की गेंदें उच्च घूर्णी गति पर आंतरिक धातु रिटर्न तंत्र में हिंसक रूप से प्रवेश करती हैं और बाहर निकलती हैं।

फ़ीचर श्रेणी	बॉल स्क्रू असेंबलियाँ	लीड / एक्मे स्क्रू
यांत्रिक दक्षता	90% - 95% (रोलिंग घर्षण)	20% - 45% (स्लाइडिंग घर्षण)
लंबवत सुरक्षा (जेड-अक्ष)	पीछे चलाओगे; बाहरी ब्रेक की आवश्यकता है.	कम लीड कोणों पर स्व-लॉकिंग।
ध्वनिक शोर प्रोफ़ाइल	मध्यम (गेंद रिटर्न से क्लिक करना)।	वस्तुतः मौन संचालन।
पर्यावरणीय लचीलापन	कम; सख्त सीलिंग के बिना आसानी से जाम हो जाता है।	उच्च; धूल भरी परिस्थितियों में सूख सकता है।
लागत एवं टीसीओ	उच्चतर अग्रिम; कम ऊर्जा/रखरखाव।	निचला अग्रिम; उच्च अखरोट प्रतिस्थापन आवृत्ति।

सिस्टम एकीकरण और महत्वपूर्ण आकार पैरामीटर

गंभीर गति और L10 थकान जीवन

घूर्णी सीमाओं की अनदेखी भयावह प्रणाली विफलता की गारंटी देती है। 80% सीमा नियम सुरक्षित वेग सीमा को नियंत्रित करता है। परिचालन आरपीएम कभी भी गणना की गई महत्वपूर्ण गति के 80% से अधिक नहीं होना चाहिए। इस सीमा का उल्लंघन शाफ्ट व्हिपिंग, गंभीर हार्मोनिक कंपन और तत्काल हार्डवेयर विनाश को प्रेरित करता है। महत्वपूर्ण गति पूरी तरह से रूट व्यास, असमर्थित शाफ्ट की लंबाई और चुने हुए अंत बीयरिंग की भौतिक कठोरता पर निर्भर करती है।

अनिवार्य रखरखाव अंतराल की भविष्यवाणी करने के लिए इंजीनियर L10 जीवन प्रत्याशा की गणना करते हैं। मानक सूत्र गतिशील लोड रेटिंग के आधार पर लाखों क्रांतियों में जीवन को मापता है। मानक परिचालन भार के तहत, उच्च गुणवत्ता वाले बॉल नट 8,000 से 20,000 घंटे तक लगातार चलते रहते हैं। उन्हें एनएलजीआई ग्रेड 2 लिथियम साबुन ग्रीस का उपयोग करके हर 6 से 12 महीने में सख्त रीग्रीजिंग चक्र की आवश्यकता होती है। रैखिक गाइड ब्लॉक आम तौर पर केंद्रीय ड्राइव तंत्र से अधिक समय तक चलते हैं, समान परिस्थितियों में 20,000 से 50,000 घंटे तक जीवित रहते हैं।

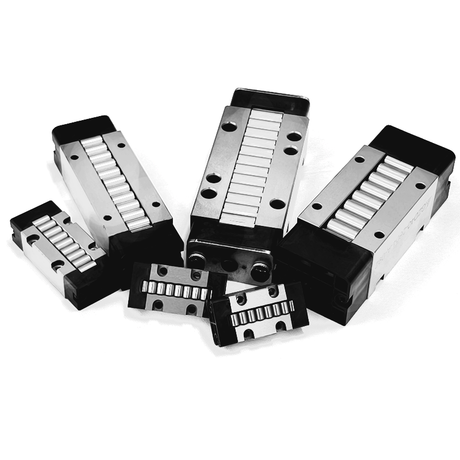

रैखिक गाइड समन्वय (सिस्टम व्यू)

एक व्यापक सिस्टम दृश्य अलगाव त्रुटियों को रोकता है। बलों के सख्त पृथक्करण पर जोर दें: एक बॉल स्क्रू केवल अक्षीय जोर प्रदान करता है। आपको थ्रेडेड शाफ्ट को कभी भी साइड-लोडिंग के अधीन नहीं करना चाहिए। रैखिक गाइडों को रेडियल भार और क्षण भार सहन करना होगा। सटीक गाइड के बिना ड्राइव शाफ्ट का संचालन करने से आंतरिक नट रेसवेज़ को तत्काल बंधन और गंभीर कैंटिलीवर क्षति होती है।

सटीकता के स्तर का मिलान निरंतर सिस्टम सामंजस्य सुनिश्चित करता है। मानक औद्योगिक नियम का पालन करें। C5 ग्रेड स्क्रू को हाई-ग्रेड (H) लीनियर गाइड के साथ जोड़ें। यह एक एकल घटक को सिस्टम की पूर्ण परिशुद्धता बाधा बनने से रोकता है। संरेखण सहिष्णुता के लिए सख्त मैन्युअल प्रवर्तन की आवश्यकता होती है।

• मशीन चेसिस पर एक मास्टर रेफरेंस एज स्थापित करें।

• डायल संकेतकों का उपयोग करके रैखिक गाइड रेल को मास्टर किनारे के समानांतर माउंट करें।

• स्क्रू शाफ्ट को गाइड रेल के बिल्कुल समानांतर माउंट करें।

• सभी तीन घटकों में सख्त <0.05 मिमी/मीटर समानता की आवश्यकता बनाए रखें।

• संपूर्ण यांत्रिक स्ट्रोक में मोटर करंट ड्रॉ की निगरानी करके संरेखण सत्यापित करें।

इस ज्यामितीय सहिष्णुता को सुरक्षित करने में विफलता यांत्रिक बंधन का कारण बनती है। यह अत्यधिक मोटर करंट ड्रॉ को ट्रिगर करता है और बड़े पैमाने पर थर्मल लोड उत्पन्न करता है।

अंतिम समर्थन बियरिंग चयन (फिक्स्ड बनाम फ्लोटिंग)

उचित अंत बीयरिंग चयन संपूर्ण ड्राइव अक्ष को सुरक्षित करता है और थर्मल विस्तार को कम करता है। कोणीय संपर्क बॉल बीयरिंग फिक्स्ड (संचालित) छोर के लिए निर्विवाद उद्योग मानक के रूप में कार्य करते हैं। उनका विशिष्ट संपर्क कोण (आमतौर पर 60 डिग्री) एक साथ अक्षीय जोर और रेडियल मोटर लोड को पूरी तरह से संभालता है। डीप ग्रूव बॉल बेयरिंग फ्लोटिंग (गैर-चालित) सिरे के लिए एक लागत प्रभावी विकल्प प्रदान करते हैं। वे उच्च गति दोलन के दौरान स्टील शाफ्ट के आवश्यक थर्मल बढ़ाव की अनुमति देते हैं।

इंजीनियर एक सटीक सूत्र का उपयोग करके थर्मल विस्थापन की गणना करते हैं। वे विस्तार गुणांक को तापमान डेल्टा और शाफ्ट की लंबाई से गुणा करते हैं। अत्यधिक परिशुद्धता प्रणालियों में इस विस्तार को कम करने के लिए, इंजीनियर एक फिक्स्ड-फिक्स्ड माउंटिंग व्यवस्था का उपयोग करते हैं। वे स्थापना के दौरान शाफ्ट को भौतिक रूप से फैलाते हैं। यह प्री-टेंशनिंग आंतरिक रूप से थर्मल विस्तार को अवशोषित करता है, जिससे शाफ्ट को संरेखण से बाहर निकलने से रोका जा सकता है।

उन्नत विनिर्माण में सिद्ध बॉल स्क्रू अनुप्रयोग

उच्च-प्रदर्शन रैखिक गति ड्राइव उन्नत विनिर्माण । अनेक वैश्विक क्षेत्रों में उचित विशिष्टता भौतिक हार्डवेयर को विशिष्ट औद्योगिक मांग के साथ सटीक रूप से संरेखित करती है।

• सीएनसी मशीनिंग और स्वचालन: मेटलवर्किंग वातावरण C5 और C3 ग्रेड शाफ्ट का उपयोग करते हैं। वे बड़े पैमाने पर, अप्रत्याशित काटने वाली ताकतों का मुकाबला करने के लिए डबल-नट प्रीलोड तैनात करते हैं। यह अत्यधिक कठोरता मिल्ड टाइटेनियम और स्टील भागों पर बेहतर माइक्रो-इंच सतह फिनिश की गारंटी देती है।

• रोल-टू-रोल स्लिटिंग मशीनें: निरंतर वेब निर्माण के लिए त्रुटिहीन चिकनी त्वरण प्रोफाइल की आवश्यकता होती है। वे अल्ट्रा-फास्ट, हाई-टेंशन पेपर, टेक्सटाइल और लिथियम-आयन फ़ॉइल प्रसंस्करण लाइनों के लिए उच्च यांत्रिक दक्षता और असाधारण रूप से कम घर्षण का लाभ उठाते हैं।

• सेमीकंडक्टर विनिर्माण: फोटोलिथोग्राफी प्रक्रियाएं पूर्ण भौतिक पूर्णता की मांग करती हैं। वेफर स्टेपर्स को सख्ती से C0-C3 सटीक ग्राउंड स्क्रू की आवश्यकता होती है। उप-माइक्रोन भिन्नता सीमाएं और सटीक थर्मल विस्तार नियंत्रण माइक्रोचिप नक़्क़ाशी की सफलता को निर्धारित करते हैं।

• मेडिकल और एयरोस्पेस: विश्वसनीयता मानव जीवन बचाती है। एमआरआई पोजिशनिंग टेबल और विशेष सर्जिकल रोबोट मूक, अत्यधिक सटीक पर भरोसा करते हैं गेंद पेंच अनुप्रयोग । वाणिज्यिक विमान अत्यधिक भार क्षमता और अत्यधिक पूर्वानुमानित, गणितीय रूप से सिद्ध L10 रखरखाव शेड्यूल पर निर्मित अत्यधिक निरर्थक फ्लैप एक्चुएटर्स का उपयोग करते हैं।

निष्कर्ष

• अपने सटीक पेलोड और चक्र समय के आधार पर अपनी महत्वपूर्ण गति सीमा और सैद्धांतिक L10 थकान जीवन की गणना करने के लिए सीधे निर्माता आकार देने वाले सॉफ़्टवेयर से परामर्श लें।

• अत्यधिक बिजली के लिए अधिक भुगतान किए बिना सही सर्वो आकार निर्दिष्ट करने के लिए मानक 90% यांत्रिक दक्षता सूत्र का उपयोग करके कुल आवश्यक मोटर टॉर्क की गणना करें।

• अपने ड्राइव शाफ्ट और बाहरी रैखिक गाइड रेल के बीच सख्त <0.05 मिमी/मीटर समानता की गारंटी के लिए लेजर मेट्रोलॉजी का उपयोग करके चेसिस डिज़ाइन सहिष्णुता को सत्यापित करें।

• गुरुत्वाकर्षण के विरुद्ध द्रव्यमान उठाने वाले किसी भी ऊर्ध्वाधर अनुप्रयोग के लिए एक विद्युत चुम्बकीय होल्डिंग ब्रेक या एक बाहरी वायवीय रॉड लॉक तंत्र निर्दिष्ट करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या बॉल स्क्रू रेडियल भार को संभाल सकता है?

उत्तर: नहीं, नट पर सीधे रेडियल या मोमेंट लोड लगाने से गेंद असमान रूप से घिसती है और समय से पहले खराब हो जाती है। वे विशेष रूप से अक्षीय जोर के लिए डिज़ाइन किए गए हैं और साइड लोड को संभालने के लिए उन्हें हमेशा उचित आकार के रैखिक गाइड के साथ जोड़ा जाना चाहिए।

प्रश्न: C5 और C7 बॉल स्क्रू सटीकता ग्रेड के बीच क्या अंतर है?

उत्तर: JIS/DIN मानकों के तहत, C5 प्रति 300 मिमी ±18µm की अधिकतम यात्रा त्रुटि की गारंटी देता है, जबकि C7 ±50µm की गारंटी देता है। C5 असेंबलियां सीएनसी उपकरण के लिए सटीक ग्राउंड या उन्नत-रोलेड हैं, जबकि C7 शाफ्ट सामान्य स्वचालन के लिए मानक कोल्ड-रोल्ड हैं।

प्रश्न: क्या बॉल स्क्रू को चिकनाई देने की आवश्यकता है?

उत्तर: हां, रोलिंग घर्षण गुणांक और एल10 जीवन को बनाए रखने के लिए विशिष्ट एनएलजीआई ग्रेड 2 लिथियम साबुन ग्रीस के साथ निरंतर या आवधिक स्नेहन महत्वपूर्ण है। सूखने पर धातु-पर-धातु में तुरंत खराबी आ जाती है और आंतरिक रेसवे नष्ट हो जाते हैं।

प्रश्न: आप बॉल स्क्रू को बैक-ड्राइविंग से कैसे रोकते हैं?

ए: सर्वो/स्टेपर मोटर पर इलेक्ट्रोमैग्नेटिक होल्डिंग ब्रेक को एकीकृत करके या बाहरी रॉड लॉक तंत्र का उपयोग करके। उच्च यांत्रिक दक्षता स्वाभाविक रूप से पुराने स्लाइडिंग स्क्रू डिज़ाइनों में पाए जाने वाले सभी स्व-लॉकिंग घर्षण को हटा देती है।

प्रश्न: गॉथिक आर्च थ्रेड प्रोफ़ाइल क्या है?

ए: एक विशिष्ट वी-आकार की नाली ज्यामिति जो बॉल बेयरिंग के साथ सटीक दो-बिंदु या चार-बिंदु संपर्क प्रदान करती है, घर्षण और भार क्षमता को संतुलित करती है। यह ज्यामिति मानक अर्ध-वृत्ताकार थ्रेड प्रोफाइल की तुलना में संरचनात्मक कठोरता को काफी बढ़ा देती है।

प्रश्न: प्रीलोड बॉल स्क्रू दक्षता को कैसे प्रभावित करता है?

ए: मध्यम प्रीलोड न्यूनतम दक्षता हानि के साथ बैकलैश को समाप्त करता है; अत्यधिक भारी प्रीलोड कठोरता को बढ़ाता है लेकिन दक्षता को कम कर सकता है और महत्वपूर्ण थर्मल विस्तार उत्पन्न कर सकता है। इंजीनियरों को आवश्यक यांत्रिक टॉर्क के विरुद्ध प्रीलोड स्तर को सख्ती से संतुलित करना चाहिए।
