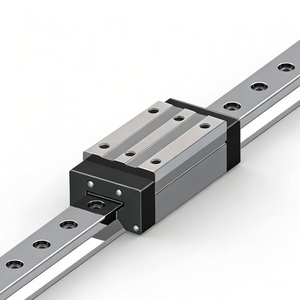

जीजीबी बॉल लीनियर गाइड

जीजीबी श्रृंखला की मूल संरचना

आवेदन

अपनी उच्च परिशुद्धता, भारी भार, उच्च स्थिरता और मजबूत पर्यावरणीय अनुकूलनशीलता के साथ, जीजीबी श्रृंखला चार-दिशा समान लोड एलएम गाइड कई उद्योगों में विभिन्न उच्च-परिशुद्धता और स्वचालित यांत्रिक उपकरणों पर व्यापक रूप से लागू होती है। इसमें मजबूत सार्वभौमिक अनुकूलता और स्थिर परिचालन प्रदर्शन के साथ कोर प्रोसेसिंग उपकरण, सटीक परीक्षण उपकरण और विशेष औद्योगिक मशीनरी शामिल हैं।

विशिष्ट लागू उपकरणों में मशीनिंग केंद्र, एनसी खराद मशीनें, तार स्पार्क मशीनें, संदेश और पोर्टेज डिवाइस, वुडवर्किंग मशीनरी, लेजर प्रसंस्करण मशीनें, सटीक परीक्षण उपकरण, पैकेजिंग मशीनरी, खाद्य प्रसंस्करण मशीनरी, चिकित्सा उपकरण और मशीनरी, उपकरण पीसने वाली मशीनें और सतह पीसने वाली मशीनें शामिल हैं। यह औद्योगिक प्रसंस्करण, सटीक पहचान, चिकित्सा उत्पादन, खाद्य पैकेजिंग और अन्य विविध परिदृश्यों की उच्च-परिशुद्धता रैखिक गति आवश्यकताओं को पूरी तरह से पूरा कर सकता है।

सील प्रकार और आयाम में वृद्धि

	मात्रा आयाम L1वृद्धि (मिमी)
विशेष.	बिना कोड के	डीडी	ZZ	के.के.
जीजीबी15	0	4	2	6
जीजीबी16	0	4	2	6
जीजीबी20	0	4.8	2.4	7.2
जीजीबी25	0	5	3	8
जीजीबी30	0	6	3	9
जीजीबी35	0	6	3	9
जीजीबी45	0	8	4	12
जीजीबी55	0	8	4	12
जीजीबी65	0	8.6	5	13.6
जीजीबी85	0	11	5	16

प्रीलोड प्रकार और अनुप्रयोग

विभिन्न सटीकता के तहत अनुशंसित प्रीलोड

शुद्धता	प्रीलोड प्रकार
श्रेणी	पी0	पी1	पी	पी3
2、3、4	√	√	√
5		√	√	√

विभिन्न एप्लिकेशन के अंतर्गत अनुशंसित प्रीलोड

प्रीलोड प्रकार	आवेदन
P0（0.08—0.1C）	मजबूत कठोरता, प्रभाव और कंपन की स्थिति के साथ, आमतौर पर भारी शुल्क मशीनों की मुख्य रेल के लिए उपयोग किया जाता है।
P1（0.03—0.05C）	उच्च पुनरावृत्ति स्थिति सटीकता, निलंबन/टॉर्क लोड और एकल एलएमजी, आमतौर पर सटीक स्थिति तंत्र और मापने वाले उपकरणों में उपयोग किया जाता है।
पी（0—0.02C）	छोटा प्रभाव
P3 (निकासी के साथ)	कम सटीकता वाली ट्रांसमिशन मशीन।

कोड नियम और परिभाषा

बॉल लीनियर गाइड कोड
